J23W/J21W/J24W 外螺纹针型阀
产品概述：
J23W外螺纹针型阀安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点，是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。
产品的性能及优点：
J23W外螺纹针型阀可用于对焊连接、外螺纹连接，多种的连接方式使的阀门安装拆卸方便、连接紧固、密封性能良好等优点。是电站、油、化工装置和仪表测量管路中的一种先进连接方式的阀门。外螺纹针型阀的密封性良好，使用寿命长，即使密封面损坏后，也只需要更换易损零件，即可继续使用。安装时应使介质的流向与阀体上的箭头方向一致。
技术规范：
工作压力:≤6000PSI;
使用温度:-29℃～+570℃;
规格尺寸:￠4～￠25;
连接形式:接管对焊连接、外螺纹;
结构特征:锥面密封,活动阀瓣;
阀体材质:碳钢、不锈钢、铬钼钢等;
适用介质:水、油、气等腐蚀性与非腐蚀性介质;
制造标准: GB/T12224-2005、JB/T7747-1995;
阀门检测及试验标准:GB/T13927-1992;
主要零件材料Materials for main parts
|
零件名称Part name |
阀杆、阀盖Stem,Bonnet |
阀杆、阀瓣Stem,Disc |
填料Packing |
|
J23W-16P |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨PTEF,Soft graphite |
|
J23W-40、J23W-160 |
优质碳钢 |
铬不锈钢 |
外螺纹针型阀主要性能规范Chief property and specifieation
|
型号 |
公称压力 （MPa） Nominal pressure |
试验压力PS（MPa） |
工作压力（MPa）Working pressuer |
工作温度（℃）Working temperature |
适用介质Applicable mediun |
||
|
壳体Shell |
密封（液）Seal |
密封（气）Seal |
|||||
|
J23W-16 |
1.6 |
2.4 |
1.76 |
0.6 |
1.6 |
P≤200℃ |
液化石油气水、油品等Petroleun gas Water,Oil etc. |
|
J23W-40P |
4.0 |
6.0 |
4.4 |
0.6 |
4.0 |
||
|
J23W-160 |
16.0 |
17.6 |
17.6 |
0.6 |
16.0 |
C≤425℃ |
|
|
J23W-320P |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
||

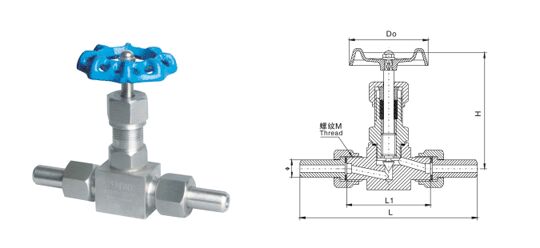

J23W/J21W外螺纹针型阀结构图:
J24W外螺纹角式针型阀主要零部件材料：
|
零件名称 |
阀体、阀盖 |
阀杆、阀瓣 |
填料 |
|
J24W-160P-DN3 |
铬镍不锈钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
|
J24W-320P-DN6 |
优质碳钢 |
铬镍不锈钢 |
聚四氟乙稀、柔性石墨 |
主要性能规范：
|
型号 |
公称压力(MPa) |
试验压力(MPa) |
工作压力(MPa) |
工作温度 (℃) |
适用介质 |
||
|
壳体 (MPa) |
密封 (液) |
密封 (气) |
|||||
|
J24W-160P-DN3 |
16.0 |
24.0 |
17.6 |
0.6 |
16.0 |
P≤540℃ |
液化石油气水、酸、蒸汽、油品等 |
|
J24W-320P-DN6 |
32.0 |
48.0 |
35.2 |
0.6 |
32.0 |
C≤425℃ |
|
主要外型及连接尺寸：
|
型号 |
公称直径DN(mm) |
尺 寸 |
重量(Kg) |
|||||
|
L1 |
Do |
H |
H1 |
D |
D1 |
|||
|
J24W-160P-DN3 |
3 |
80 |
65 |
159 |
168 |
14 |
3 |
1.0 |
|
J24W-320P-DN6 |
6 |
80 |
65 |
159 |
168 |
14 |
6 |
1.0 |
